Painel indicador para sinais de processo em mA e Vdc
Visor LED vermelho de 6 dígitos, 14 mm / Dimensões 96 x 48 mm / Versões de alimentação 85/265 Vca/cc ou 11/60 Vca/cc
Este indicador de painel mede os sinais de processo em mA e Vdc e fornece uma tensão de excitação configurável para alimentar o transdutor. O indicador de painel mede 96 x 48 mm e apresenta cinco dígitos de 14 mm de altura com uma legibilidade até ±99999 e um ponto decimal selecionável. Oferece opções de saída e controlo, incluindo 1, 2 e 3 relés, saídas analógicas isoladas, saídas de comunicação Modbus RTU, saídas de transístor, saídas de controlo SSR, RS-485 ASCII e RS-232.
Além disso, o indicador de painel apresenta alarmes independentes configuráveis de máximo e mínimo, com um ou dois pontos de regulação por alarme, histerese, atrasos independentes de ativação e desativação e uma opção de relé invertido. O indicador de painel possui proteção frontal IP65 e ligações através de blocos de terminais de parafuso para uso industrial.
– Painel indicador para sinais de processo em mA e Vdc

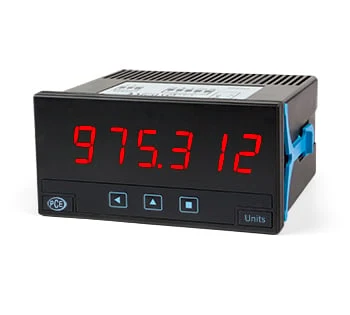

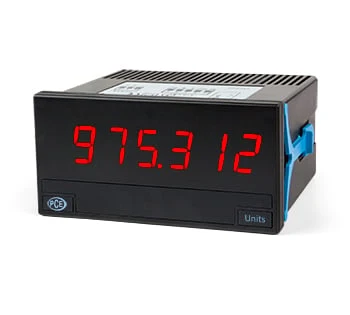

– Visor LED vermelho de 6 dígitos com 14 mm
– Dimensões: 96 x 48 mm
– Funções: Correção de campo, Tara, Ligar, Pico e retenção
– Duas versões de fonte de alimentação: 85/265 Vca/cc / 11/60 Vca/cc
| Tela | |
| Dígitos | 6 |
| Tela | LED de 6 dígitos e 7 segmentos |
| Indicação | 999999 / -199999 |
| Ponto decimal | Configurável |
| Cor | Vermelho ou verde (consultar disponibilidade) |
| Altura do dígito | 14 mm |
| Leituras | 3,5 leituras/segundo |
| Refrigerante | 3,5 leituras/segundo |
| Sinais de processo | |
| alcance do sinal | 4/20 mA, 0/10 Vcc, ±20 mA, ±10 Vcc, … |
| Tensão de excitação | +20 Vcc, +15 Vcc, +10 Vcc, +5 Vcc (máx. 35 mA) |
| Precisão | 0,03% FS ±1 dígito |
| Deriva do deslocamento | 10 ppm/°C |
| Derivado de span* | 25 ppm/ºC *O desvio de vão inclui o desvio de deslocamento |
| Tempo de resposta | <300 ms (sinal de 0% a 99%) |
| Impedância de entrada | 11 Ohm em mA, 932 KOhm em Vdc |
| Sinais do potenciómetro | |
| Alcance do sinal | De 200 Ohms a 5 MOhms |
| Tensão de excitação | +5 Vcc (máx. 35 mA) |
| Precisão | 0,10% FS ±1 dígito |
| Deriva do deslocamento | 10 ppm/°C |
| Derivado de span* | 35 ppm/ºC *O desvio de vão inclui o desvio de deslocamento |
| Tempo de resposta | <1000 ms (sinal de 0% a 99%) |
| Impedância de entrada | 932 kOhm |
| Outras especificações | |
| Alimentar “1” | 85 a 265 Vac/dc (isolado 2500 Vef) |
| Alimentação “2” | 11 a 60 Vdc e 24/48 Vac (isolado 1500 Vff) |
| Opções de saída e controlo | Relés, saídas analógicas, comunicações série, … |
| Consumo | <1,5 W (apenas indicador) <4,0 W (indicador com opções) |
| Proteção | Frente: IP65 |

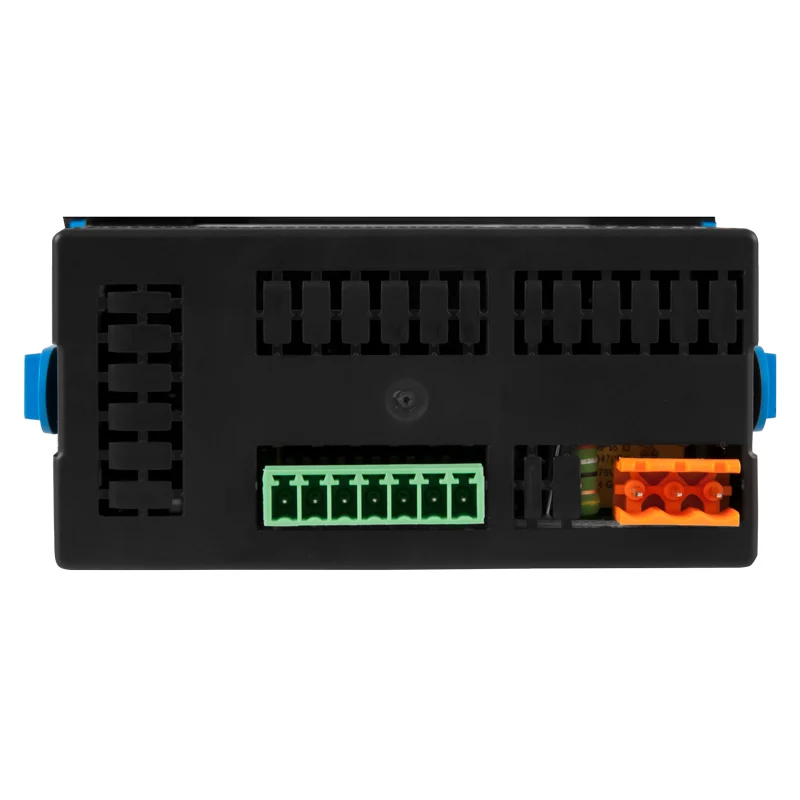

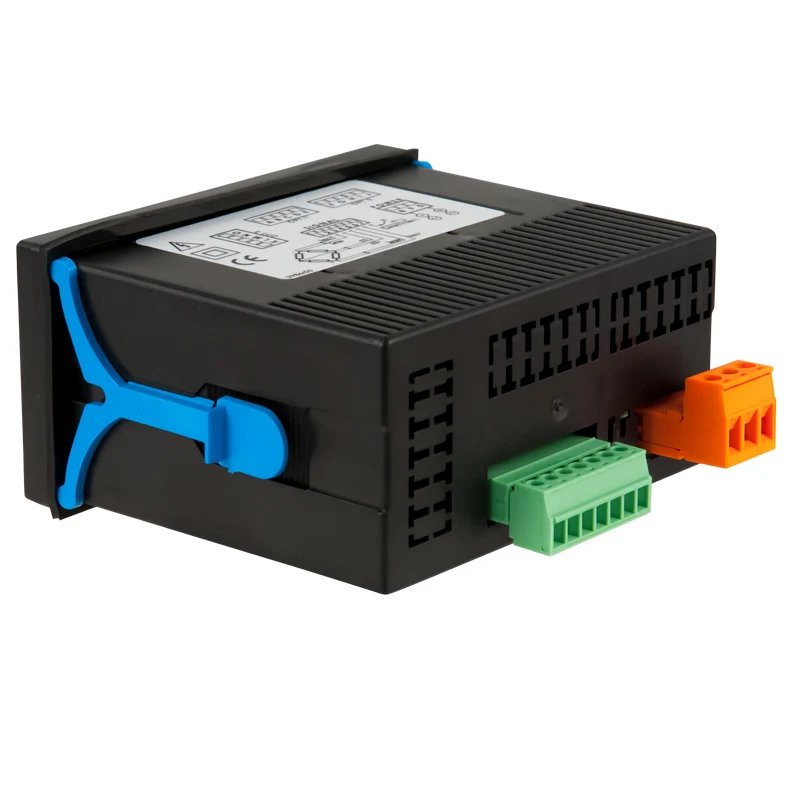

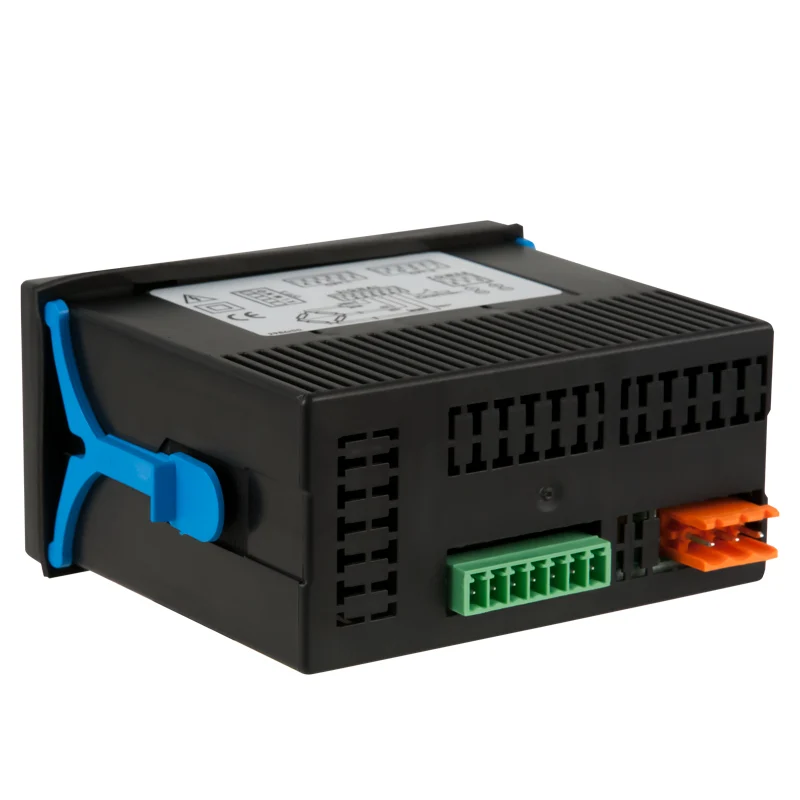

| Conexões elétricas | Terminal de encaixe de parafusos |
| Montagem | Painel |
| Corte em painel | 92 x 44 mm |
| Dimensões | 96 x 48 x 91 mm |
| Profundidade | 91 mm (incluindo terminais) |
| Peso | Aproximadamente 150 g |
| Temperatura de funcionamento | 0 … 50 °C |
| Temperatura de armazenamento | -20 … 70 °C |
1 x Indicador de Painel de Sinal de Processo da Série PCE-DPD-IVx
1 x Terminal de alimentação
1 x Terminal de Sinal
1 x Folha de Unidade
1 x Manual de Instruções
Nota: O manual completo, as especificações técnicas e outros documentos em espanhol para o dispositivo podem ser encontrados na secção de transferências.
