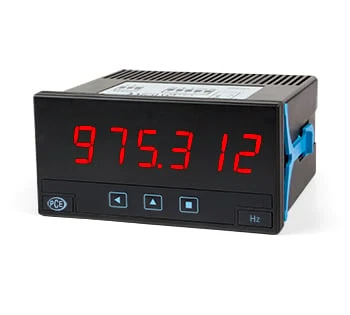

Indicador de painel de impulsos digital da série PCE-DPD-Px
Contador de impulsos, tacómetro e medidor de período / Visor LED vermelho de 6 dígitos, 14 mm
Este indicador de painel digital multifuncional é um contador de impulsos, tacómetro e medidor de período para todos os tipos de sinais de impulsos e para todos os tipos de aplicações industriais. O indicador de painel digital aceita sinais de entrada de pulso, sendo os tipos mais comuns na indústria NPN, PNP, Namur, push-pull, indutivo, livre de potencial, em quadratura, etc. O indicador de painel digital mede 96 x 48 mm e apresenta os valores num ecrã LED vermelho de 14 mm com 6 dígitos. Possui funções para configuração rápida de sensores, múltiplos modos de contagem (adição, subtração, inibição, em quadratura, etc.), acesso direto aos pontos de regulação de alarme, função de deteção de disparo e atrasos de alarme configuráveis, entre outras funções. Este dispositivo possui um design modular, permitindo uma grande flexibilidade na substituição, alteração, adição ou troca de qualquer um dos seus módulos consoante a necessidade.
– Painel digital indicador com funções de contador de impulsos, tacómetro e medidor de período.
– Visor LED vermelho de 6 dígitos com 14 mm
– Dimensões: 96 x 48 mm
– Funções: Entradas de sinais push-pull, NPN, PNP, Namur, pickup, TTL, indutivo, contacto mecânico e quadratura (encoder).
– Duas versões de fonte de alimentação: 85/265 Vca/cc / 11/60 Vca/cc
| Tela | LED de 6 dígitos e 7 segmentos |
| Indicação | 999999 / -199999 |
| Ponto decimal | Configurável |
| Cor | Vermelho ou verde (consultar disponibilidade) |
| Altura do dígito | 14 mm |
| Sinais aceites | NPN, PNP, Namur, pickup, TTL, indutivo, mecânico, em quadratura, … |
| Tensão de excitação | +5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA) |
| Tensão CC máxima na entrada | ±30 Vdc |
| Precisão de quartzo | ±0,01% |
| estabilidade térmica | 20 ppm/ºC |
| Atualização da tela | 15 refrigerantes por segundo |
| Frequências máximas | Contagem até 250 kHz Tacómetro e periodómetro até 500 kHz |
| Frequências mínimas | Tacómetro e periodómetro até 1 mHz (0,001 Hz) |
| Alimentação ‘1’ | 85 a 265 Vac/dc (isolado 2500 Vef) |
| Alimentação ‘2’ | 11 a 60 Vdc e 24/48 Vac (isolado 1500 Vff) |
| Opções de saída e controlo | relés, saídas analógicas, comunicações série, … |
| Consumo | <1,5 W (apenas indicador) <4,0 W (indicador com opções) |
| Conexões elétricas | Terminal de encaixe de parafusos |
| Proteção | Frente: IP65 |
| Montagem | Painel |
| Corte em painel | 92 x 44 mm |
| Dimensões | 96 x 48 x 91 mm |
| Peso | Aproximadamente 150 g |
| Temperatura de funcionamento | 0 … 50 °C |
| Temperatura de armazenamento | -20 … 70 °C |
1 x Indicador de Painel Digital da Série PCE-DPD-Px
1 x Terminal de alimentação
1 x Terminal de Sinal
1 x Folha de Unidade
1 x Manual de Instruções
Nota: O manual completo, as especificações técnicas e outros documentos em espanhol para o dispositivo podem ser encontrados na secção de transferências.
